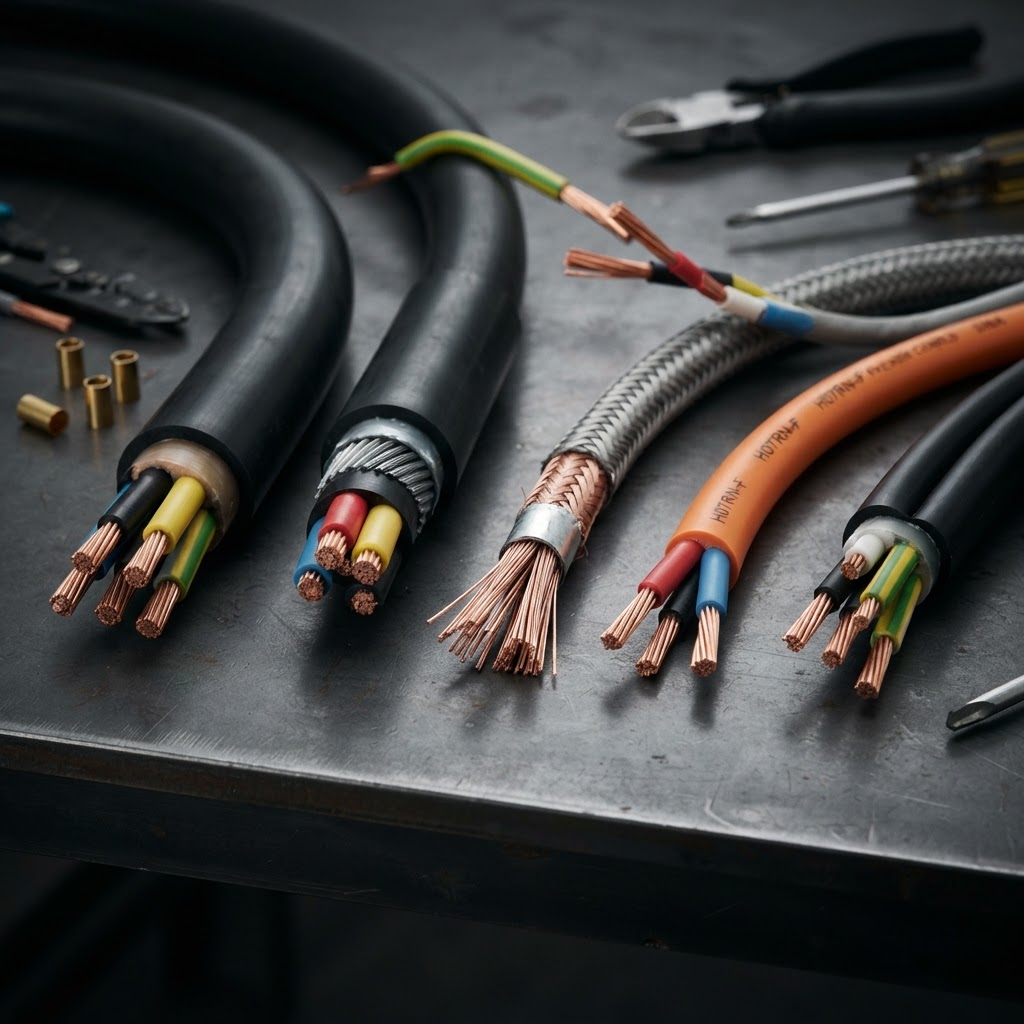

Câbles de puissance ou de contrôle : les différences

Un câble n'est pas un câble. Le câble qui alimente un moteur n'est pas le même que celui qui transmet un signal de capteur. La section, le nombre de conducteurs, l'isolation et le blindage diffèrent. Confondre les deux, c'est risquer une surchauffe, un dysfonctionnement ou un défaut de signal.

Le câble de puissance

Rôle

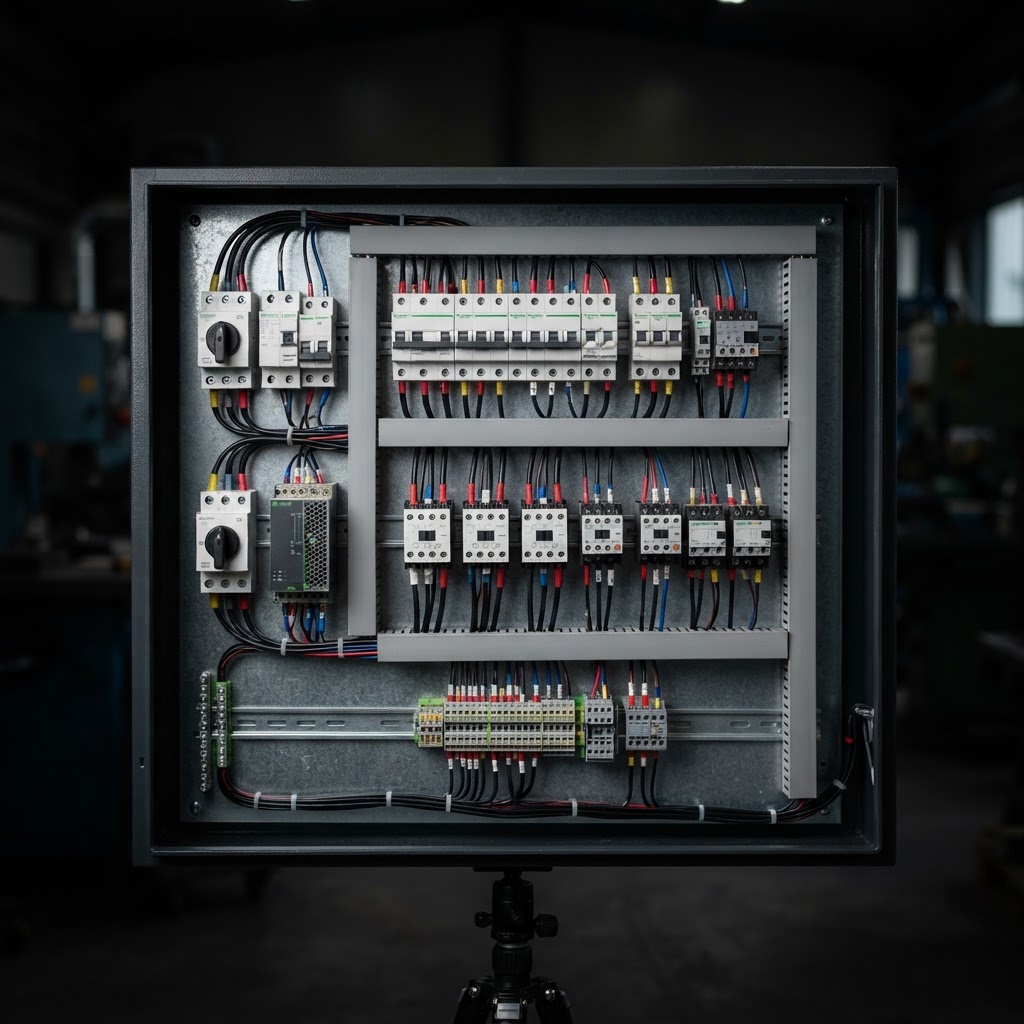

Le câble de puissance transporte l'énergie électrique du tableau de distribution vers les récepteurs (moteurs, résistances, éclairage). Il est dimensionné pour supporter le courant nominal et les pointes de démarrage.

Caractéristiques

• section des conducteurs : dépend du courant à transporter ;
• nombre de conducteurs : 2, 3, 4 ou 5 selon le système (mono ou triphasé, avec ou sans terre) ;
• tension nominale : adaptée à la tension d'usage (basse tension, moyenne tension) ;
• isolation : PVC, XLPE, EPR selon la température et l'environnement ;
• protection mécanique : gaine extérieure, armure possible.

Le câble de contrôle

Rôle

Le câble de contrôle transmet les signaux de commande, de mesure et de communication entre les équipements (capteurs, actionneurs, automates). Il est dimensionné pour la transmission de signaux, pas pour le transport d'énergie.

Caractéristiques

• section des conducteurs : généralement plus faible que le câble de puissance ;
• nombre de conducteurs : variable, de quelques conducteurs à plusieurs dizaines ;
• tension nominale : adaptée aux signaux de commande ;
• blindage : souvent présent pour protéger le signal des perturbations électromagnétiques ;
• flexibilité : les câbles de contrôle sont souvent plus souples pour le câblage en armoire.

Les différences clés

La section

Le câble de puissance a des conducteurs de section plus importante pour supporter le courant. Le câble de contrôle a des conducteurs de section plus faible, adaptés aux signaux.

Le nombre de conducteurs

Le câble de puissance a peu de conducteurs (2 à 5) de grosse section. Le câble de contrôle peut avoir de nombreux conducteurs (jusqu'à plusieurs dizaines) de petite section.

Le blindage

Le câble de contrôle est souvent blindé (tresse, feuillard) pour protéger le signal des perturbations. Le câble de puissance est rarement blindé, sauf en environnement perturbé.

La tension nominale

La tension nominale du câble de puissance est adaptée à la tension d'alimentation (400 V, etc.). La tension nominale du câble de contrôle est adaptée aux signaux de commande.

Comparatif rapide

Les critères de choix

La section

La section se calcule en fonction du courant à transporter, de la longueur (chute de tension) et du mode de pose. Un câble sous-dimensionné chauffe et présente un risque d'incendie. Le calcul de section relève d'un électricien ou d'un bureau d'études.

L'isolation

L'isolation (PVC, XLPE, EPR) dépend de la température de service et de l'environnement. Le XLPE résiste à des températures plus élevées que le PVC. Vérifiez la température maximale d'usage.

Le mode de pose

Le mode de pose (sur chemin de câbles, en canalisation, encastré, en l'air) influence le choix de la gaine extérieure et de l'armure. Un câble enterré nécessite une protection mécanique renforcée.

L'environnement

L'environnement (humidité, chaleur, froid, produits chimiques, UV) détermine la matière de la gaine extérieure. Indiquez l'environnement de pose : nous vous proposons une référence adaptée.

Les erreurs courantes

Utiliser un câble de contrôle pour du puissance

Un câble de contrôle n'est pas dimensionné pour le courant d'un circuit puissance. Il chauffe et présente un risque.

Oublier le blindage en environnement perturbé

Un câble de contrôle non blindé dans un environnement électromagnétiquement perturbé capte des parasites et transmet des signaux erronés.

Négliger la chute de tension

Sur une longue distance, la chute de tension dans le câble de puissance peut être significative. La section doit en tenir compte.

Le marquage et l'identification

Les câbles portent un marquage sur la gaine extérieure qui indique le type, la section, la tension nominale et parfois la référence du fabricant. Ce marquage est essentiel pour l'identification en maintenance. Notez le marquage du câble à remplacer : il accélère la commande de la référence exacte et évite les erreurs.

Ce qu'il faut préciser dans votre demande

1. Le type de câble (puissance ou contrôle)
2. La section des conducteurs
3. Le nombre de conducteurs
4. La tension nominale
5. Le type d'isolation (PVC, XLPE)
6. Le blindage (si requis)
7. Le mode de pose et l'environnement
8. La longueur et la quantité

Découvrez notre gamme de câbles et conducteurs électriques pour les câbles disponibles.

Conclusion

Câble de puissance et câble de contrôle ne sont pas interchangeables : le premier transporte l'énergie, le second transmet des signaux. La section, le nombre de conducteurs, le blindage et l'isolation orientent le choix. En cas de doute, transmettez-nous l'application et l'environnement : nous vous proposons la référence adaptée.
