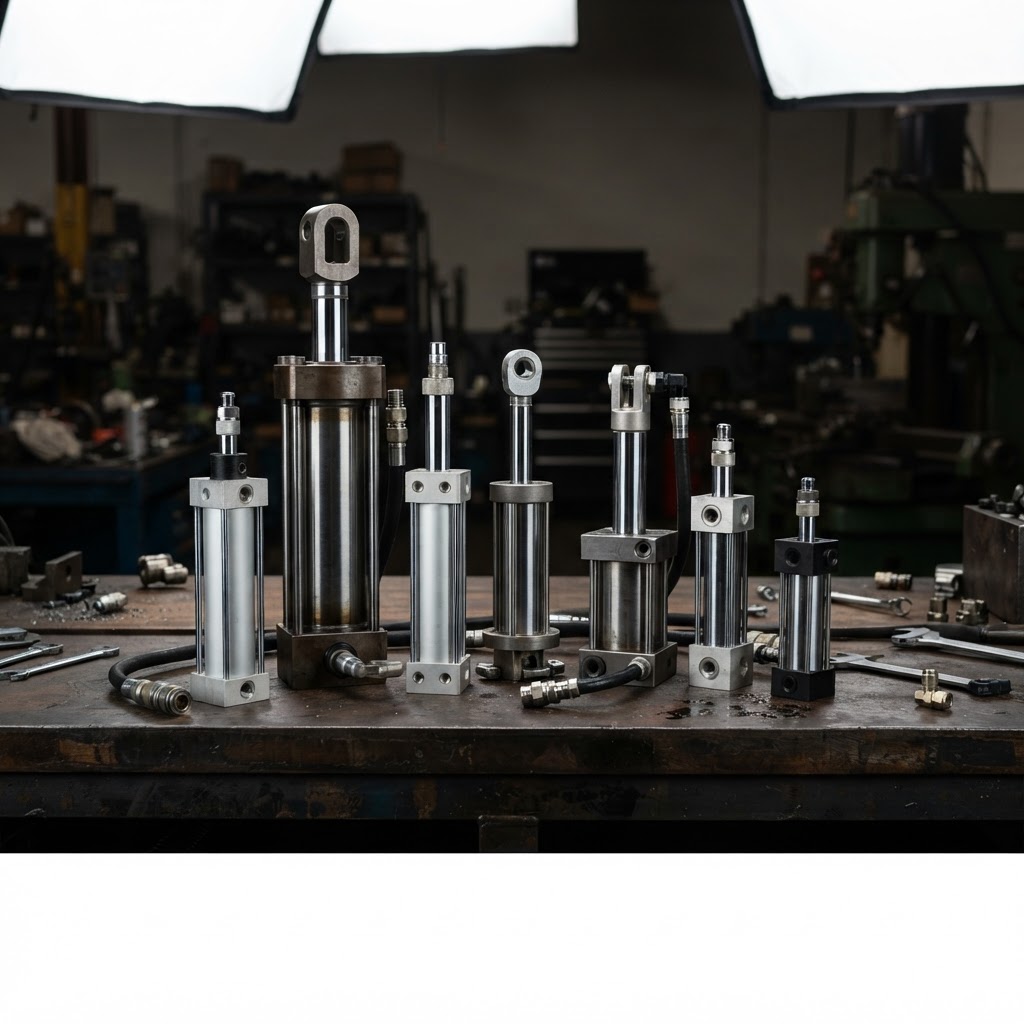

Vérins : les informations à préciser avant de commander

Un vérin qui n'a pas la bonne course, le bon diamètre ou le bon type de fixation ne se monte pas ou ne fait pas le travail attendu. Le vérin est un composant précis : chaque dimension et chaque caractéristique compte. Avant de commander, rassemblez les informations essentielles.

Vérin hydraulique ou pneumatique ?

Le vérin hydraulique

Le vérin hydraulique utilise un fluide hydraulique (huile) pour transmettre la force. Il développe des forces élevées dans un encombrement réduit. La pression d'alimentation est fournie par une centrale hydraulique.

Le vérin pneumatique

Le vérin pneumatique utilise de l'air comprimé. Il est plus rapide, plus simple et plus léger, mais développe des forces plus faibles qu'un vérin hydraulique de même dimension. La pression d'alimentation est fournie par un compresseur.

Les informations à préciser

Le type de vérin

Simple effet (le vérin pousse dans un sens, le retour se fait par ressort ou par charge) ou double effet (le vérin pousse et tire sous pression). Le type dépend de l'application.

Le diamètre de piston (alésage)

Le diamètre du piston détermine la force développée pour une pression donnée. Un diamètre plus grand développe plus de force mais consomme plus de fluide. Mesurez le diamètre du vérin existant ou calculez la force requise.

La course

La course est la distance parcourue par la tige. Mesurez la course utile nécessaire, en tenant compte des positions extrêmes. Une course trop courte ne fait pas le travail ; une course trop longue augmente l'encombrement.

Le diamètre de tige

Le diamètre de la tige influence la résistance mécanique et la force en rentrée (double effet). Vérifiez le diamètre de la tige sur le vérin existant.

La pression de service

La pression d'alimentation du vérin dépend de l'installation. Un vérin hydraulique travaille à des pressions plus élevées qu'un vérin pneumatique. Vérifiez la pression de votre installation.

Le type de fixation

Le vérin se fixe par ses extrémités et/ou par sa tige. Les types de fixation courants : patte avant, patte arrière, chape, articulation, flasque. Le type de fixation doit correspondre à votre support.

Le fluide

Pour un vérin hydraulique, le fluide (huile hydraulique) doit être compatible avec les joints du vérin. Pour un vérin pneumatique, l'air comprimé doit être filtré et lubrifié si nécessaire.

Les options et accessoires

Les amortisseurs de fin de course

Les amortisseurs réduisent le choc en fin de course. Ils sont intégrés au vérin ou externes. Précisez si votre vérin doit être amorti.

Les détecteurs de position

Les détecteurs (magnétiques, mécaniques) signalent la position de la tige. Ils se montent sur la gorge du vérin. Précisez le type de détection et le nombre de positions à détecter.

Les clapets et régleurs

Les clapets de réglage de vitesse et les régleurs de débit contrôlent la vitesse du vérin. Ils se montent sur les orifices d'alimentation.

Les erreurs courantes

Confondre course et longueur totale

La course est la distance utile, pas la longueur du vérin. Mesurez la course entre les positions extrêmes de la tige, pas la longueur hors tout.

Oublier le type de fixation

Un vérin avec le bon diamètre et la bonne course mais la mauvaise fixation ne se monte pas. Vérifiez le type de fixation sur le vérin existant.

Négliger la pression disponible

Un vérin dimensionné pour une pression supérieure à celle de votre installation ne développe pas la force attendue. Vérifiez la pression disponible.

Ne pas préciser le fluide

Les joints d'un vérin hydraulique sont choisis en fonction du fluide. Un joint NBR ne convient pas à tous les fluides hydrauliques.

Ce qu'il faut préciser dans votre demande

1. Le type : hydraulique ou pneumatique, simple ou double effet
2. Le diamètre de piston (alésage)
3. La course
4. Le diamètre de tige
5. La pression de service
6. Le type de fixation
7. Le fluide (pour un vérin hydraulique)
8. Les options (amortisseurs, détecteurs, régleurs)
9. La référence du vérin à remplacer, si disponible

Découvrez notre gamme d'hydraulique et pneumatique pour les vérins et composants disponibles.

L'entretien et la durée de vie

Un vérin s'inspecte régulièrement : fuites aux joints, rayures sur la tige, jeu dans les fixations. Une tige rayée use le joint et provoque des fuites. Un vérin qui fuit ou qui force ne se répare pas toujours : le remplacement par un vérin équivalent est souvent la solution la plus fiable. Notez les références des vérins critiques pour faciliter le réapprovisionnement.

Conclusion

Commander un vérin sans erreur demande de préciser le type, le diamètre, la course, la pression, la fixation et le fluide. La référence du vérin à remplacer est le point de départ le plus fiable. En cas de doute, transmettez-nous les dimensions et l'application : nous étudions votre demande.
